Acristalamiento técnico de alta gama para villas, viviendas
y proyectos comerciales en España

El ahorro procede sobre todo de la refrigeración, no de la calefacción: en la costa de Málaga el consumo dominante es el aire acondicionado en verano. Con vidrio de control solar (factor solar g entre 0,25 y 0,35) y carpintería con rotura de puente térmico, la ganancia de calor de un hueco orientado al sur o al oeste se reduce a menos de la mitad frente a un acristalamiento sin control solar. La cifra concreta de su vivienda la calculamos en el estudio previo, hueco por hueco, con la orientación y las superficies reales.

Uw es la transmitancia térmica del hueco completo —perfil, vidrio e intercalario— y se calcula según UNE-EN ISO 10077-1; no es el valor del vidrio por separado. Como referencia: aluminio con rotura de puente térmico y doble acristalamiento bajo emisivo con argón se mueve entre 1,3 y 1,8 W/m²K, y un PVC de 82 mm con triple acristalamiento baja hasta 0,8–1,0 W/m²K. El valor exigible depende de la zona climática del municipio (en la costa de Málaga, A3) y se justifica ante el CTE DB-HE 1: entregamos ese cálculo por tipo de hueco.

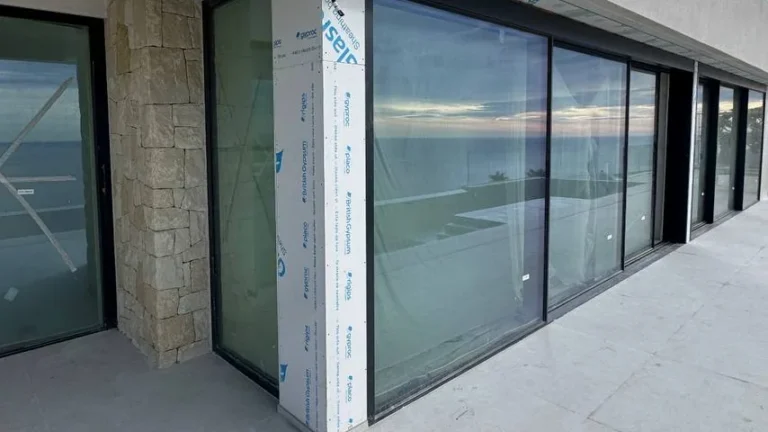

El PVC aísla mejor y el aluminio permite hojas más grandes con perfiles más estrechos. Un sistema de PVC de 82 mm alcanza mejor Uw con el mismo vidrio, mientras que el aluminio con rotura de puente térmico (Cortizo, Reynaers, Schüco, Aluprof MB-77) es el que sostiene correderas elevables de gran formato y fachadas panorámicas sin deformarse. En villas con grandes paños de vidrio y vistas al mar la decisión suele ser aluminio; en dormitorios y zonas de servicio, PVC. Ambos materiales pueden combinarse en la misma vivienda.

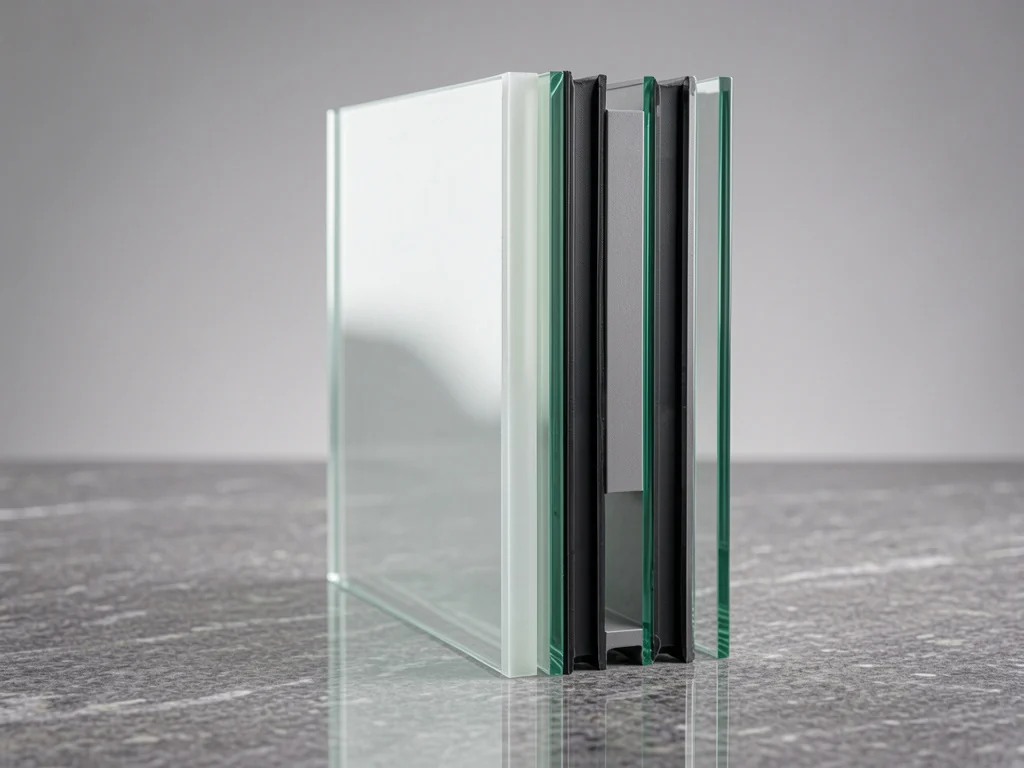

Un doble acristalamiento estándar 4-16-4 se queda en Rw 30–32 dB, y un laminado acústico con cámara asimétrica alcanza Rw 42–47 dB. Cada 10 dB de reducción se perciben como la mitad de ruido, así que esa diferencia equivale a pasar de oír el tráfico con claridad a un fondo apenas perceptible. El resultado final depende también de la clase de permeabilidad al aire de la carpintería (UNE-EN 12207, clase 4 es la mejor) y de la calidad del sellado perimetral: un buen vidrio mal montado no rinde.

Con protección solar exterior, que detiene la radiación antes de atravesar el vidrio; una cortina o persiana interior actúa cuando el calor ya está dentro. Combinamos vidrio de control solar de factor solar bajo con screens motorizados, toldos verticales o lamas orientables, y dimensionamos la solución hueco por hueco según su orientación. La fachada oeste es la más crítica, porque recibe el sol bajo del atardecer: ahí el vidrio por sí solo casi nunca basta.

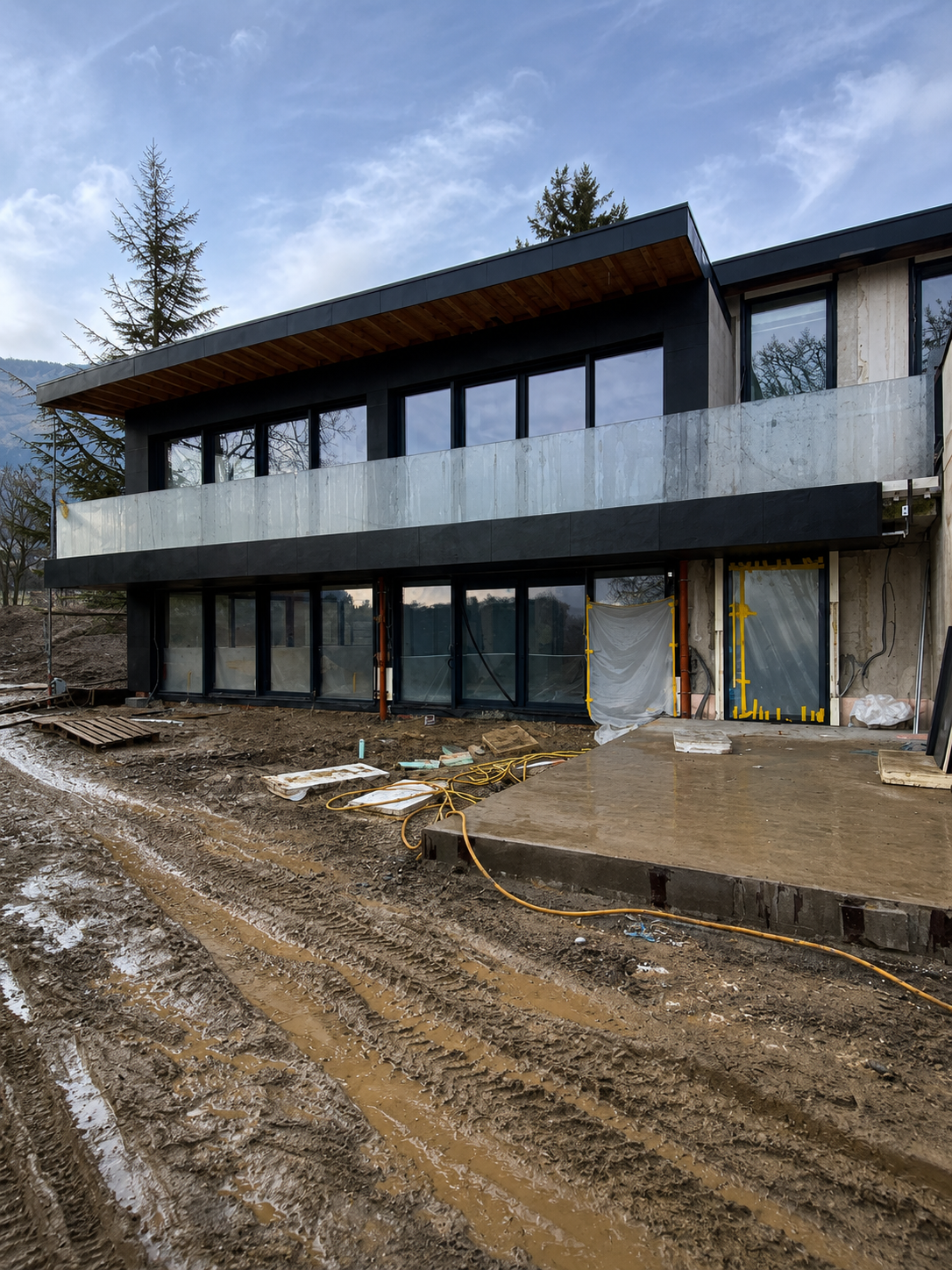

Debe resistir una fuerza horizontal de 0,8 kN/m en vivienda privada y de 1,6 kN/m en zonas de pública concurrencia (CTE DB-SE-AE, tabla 3.3). La altura de protección es de 0,90 m para desniveles de hasta 6 m y de 1,10 m por encima de esa cota (DB-SUA 1), y el vidrio ha de ser laminado con clasificación frente a impacto pendular según UNE-EN 12600 (DB-SUA 2). Entregamos el cálculo estructural del vidrio y de los anclajes junto con la documentación de obra.

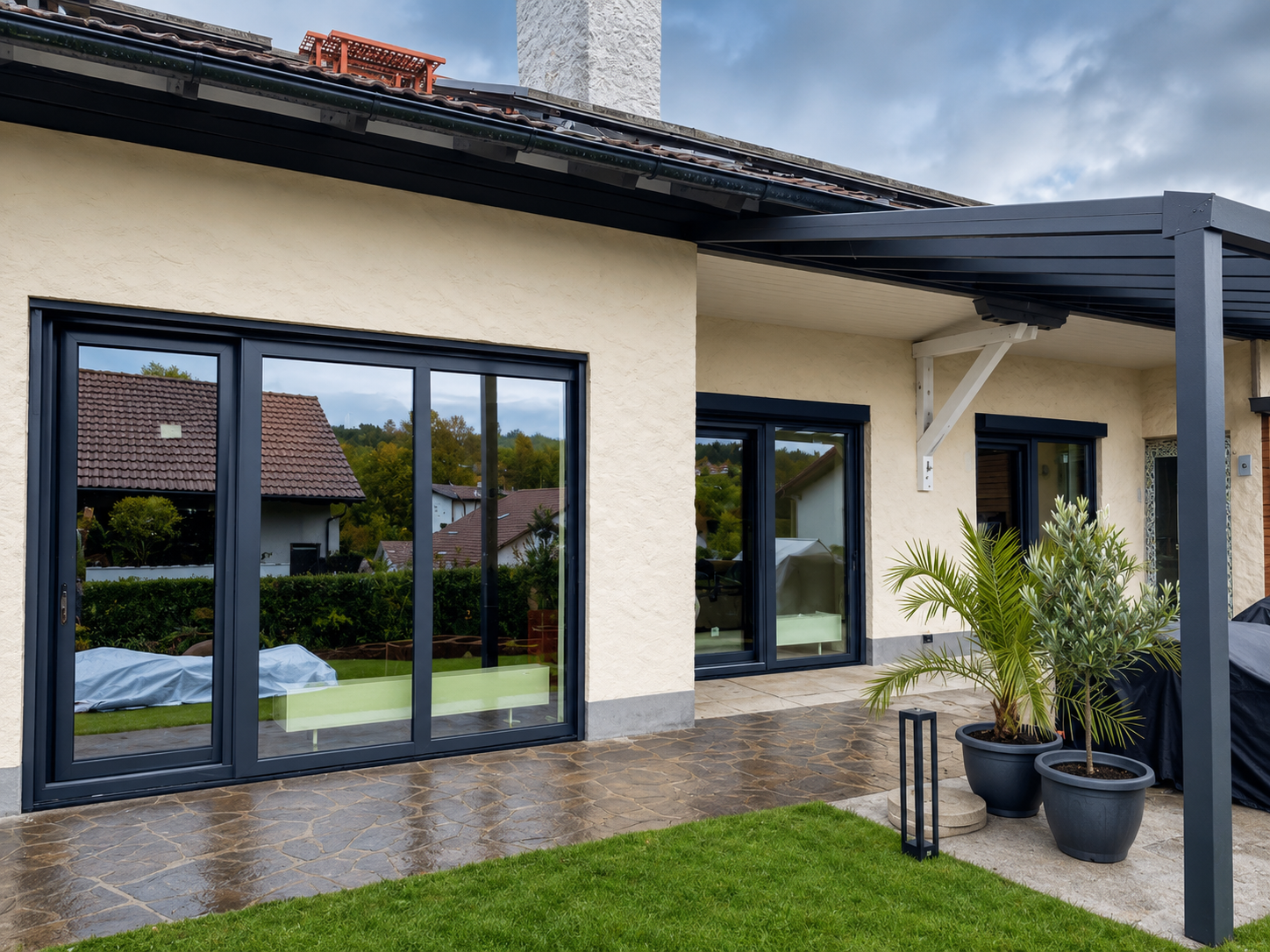

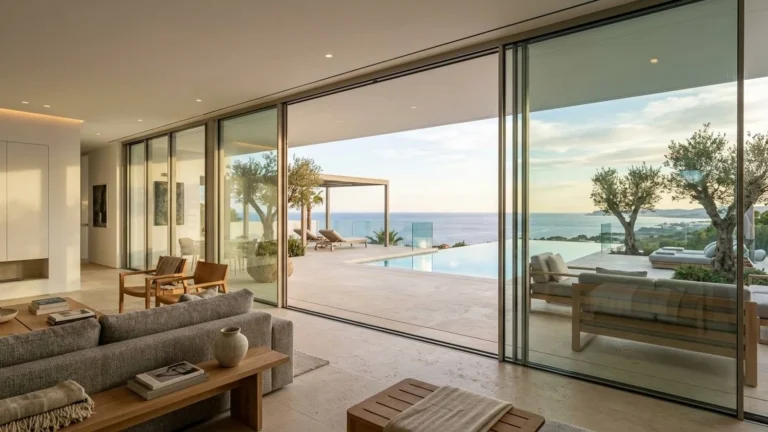

Es un sistema en el que la hoja se eleva unos milímetros al girar la manilla, se desplaza sobre carril y vuelve a apoyarse sellando contra el marco. Compensa por encima de aproximadamente 1,2 m de ancho de hoja, donde una practicable deja de ser manejable y de sellar bien, y en pasos a terraza o piscina, porque al abrirse no invade el espacio interior. A cambio exige más canto de carpintería, un dintel con capacidad de carga y un umbral bien resuelto para evitar entradas de agua.

Sí: mediante actuadores en las hojas y en las protecciones solares, gobernados por app, por escenas o por sensores de lluvia, temperatura y calidad del aire. Lo habitual es integrarlos en el sistema domótico que ya tenga la vivienda (KNX o equivalente) para que la casa ventile y se proteja del sol sin intervención del usuario. La condición práctica es preverlo en obra: cada hueco automatizado necesita alimentación eléctrica y paso de cableado, y añadirlo después obliga a abrir acabados.

Sí en cuanto a visión: la lámina PDLC pasa de transparente a opaca en milisegundos y desde el exterior no se distingue nada del interior. No es un vidrio oscuro —sigue dejando pasar la luz— y por sí mismo no añade aislamiento térmico ni acústico. Conviene saber que necesita alimentación permanente para mantenerse transparente: ante un corte de luz el vidrio queda opaco, no al revés.

Casi siempre porque la vivienda ha ganado estanqueidad sin resolver la ventilación: el vapor que se genera dentro ya no escapa y condensa en el punto más frío del cerramiento. Se corrige con microventilación controlada —el herraje activPilot Comfort mantiene un caudal constante con la ventana cerrada— y con una instalación que no deje puentes térmicos en la jamba. Por eso montamos con láminas de estanqueidad interior y exterior en todo el perímetro, no solo con espuma de poliuretano.

Se pide por clase de resistencia RC según UNE-EN 1627, de RC1N a RC6: en vivienda unifamiliar lo razonable es RC2 y, en plantas bajas o accesos poco visibles, RC3. Una clase RC no la da el vidrio solo: exige herrajes con bulones en seta, cilindro con protección antitaladro, refuerzos en el perfil y vidrio laminado de seguridad (UNE-EN 356, P4A o superior) fijado con acristalamiento reforzado. Si el conjunto no se ha ensayado como sistema completo, la clase no es válida.

El marcado CE y la Declaración de Prestaciones (DoP) del fabricante de cada sistema, conforme a UNE-EN 14351-1 en ventanas y puertas peatonales y a UNE-EN 13830 en fachada ligera. A eso añadimos el cálculo de Uw por tipo de hueco frente al CTE DB-HE, las clases de permeabilidad al aire (UNE-EN 12207), estanquidad al agua (UNE-EN 12208) y resistencia a la carga de viento (UNE-EN 12210), más los planos de despiece y los detalles de anclaje y sellado. Es la documentación que la dirección facultativa suele pedir en la recepción en obra.

Un mismo equipo cubre el ciclo completo: cálculo y selección del sistema, medición en obra, fabricación, montaje, sellado y entrega final. Las fases críticas no se subcontratan, de modo que quien firma el cálculo de ingeniería responde también de la ejecución. El montaje se hace con hidro y paroaislamiento en todo el perímetro del hueco, que es lo que permite que la ventana rinda en obra lo que promete su ficha técnica.

Con una auditoría técnica: un ingeniero visita la obra, revisa los planos y entrega un presupuesto cerrado por escrito en 5 días laborables, sin compromiso. En esa revisión salen a la luz los puntos que encarecen la obra más tarde —dinteles sin capacidad para una corredera elevable, umbrales mal resueltos, huecos sin previsión de cableado para automatización—. Puede solicitarla en el +34 637 72 95 96 o escribiendo a safe.smart.energy@gmail.com.
