Panorama-Schiebetüren und große Hebe-Schiebetüren für Villen an der Costa del Sol

Panorama-Schiebetüren (minimalistische Schiebetüren mit verdecktem Rahmen) und Hebe-Schiebetüren sind die beiden gängigen Lösungen, um ein ganzes Wohnzimmer mit Flügeln von drei oder vier Metern zur Terrasse hin zu öffnen, ob in einer Villa in Marbella, Estepona oder an einem anderen Ort der Costa del Sol. Von außen sehen sie sich ähnlich, funktionieren aber nicht gleich. Die Hebe-Schiebetür hebt den Flügel zum Verschieben an und senkt ihn zum Abdichten wieder ab; ihr Rahmen bleibt sichtbar. Die Panorama-Schiebetür versteckt den Rahmen in Boden, Decke und Wänden, sodass kaum mehr als das Glas und ein sehr schmaler Verhakungsbereich in der Mitte zu sehen sind.

Die Hebe-Schiebetür ist die vielseitigste und am besten erprobte Option für große Öffnungen mit guter Dichtheit. Die Panorama-Schiebetür ist sinnvoll, wenn der Ausblick Vorrang hat und die Bauarbeiten es erlauben, den Rahmen von Anfang an einzulassen. In beiden Fällen hängt das Ergebnis ebenso sehr von der Öffnung, dem Glas und der Montage ab wie vom System.

Dieser Artikel geht die technischen Unterschiede durch, vergleicht Systeme von Cortizo, Schüco, Aluprof und Reynaers anhand der Herstellerangaben und erklärt, was das Küstenklima hinzufügt.

Was Panorama-Schiebetüren ausmacht und wie sie sich von Hebe-Schiebetüren unterscheiden

Die beiden Familien lösen dieselbe Öffnung mit unterschiedlicher Logik: Die eine stellt den dichten Abschluss in den Vordergrund, die andere die Transparenz.

Hebe-Schiebetür: so funktioniert sie

Bei einer Hebe-Schiebetür hebt sich der Flügel beim Drehen des Griffs um einige Millimeter an und ruht dann auf seinen Laufwagen. Er gleitet, ohne dass die Dichtungen schleifen, und senkt sich beim Schließen wieder ab, wobei er die Dichtungen gegen den Rahmen presst. Diese Bewegung erklärt zwei ihrer Stärken: Sehr schwere Flügel lassen sich mit wenig Kraftaufwand bewegen, und die Tür erreicht hohe Klassen bei Luftdurchlässigkeit und Schlagregendichtheit.

Rahmen und Flügel haben einen beträchtlichen sichtbaren Querschnitt. Bei den unten verglichenen Systemen reicht der Verhakungsbereich zweier Flügel je nach Hersteller und Variante von 40 bis 102 mm.

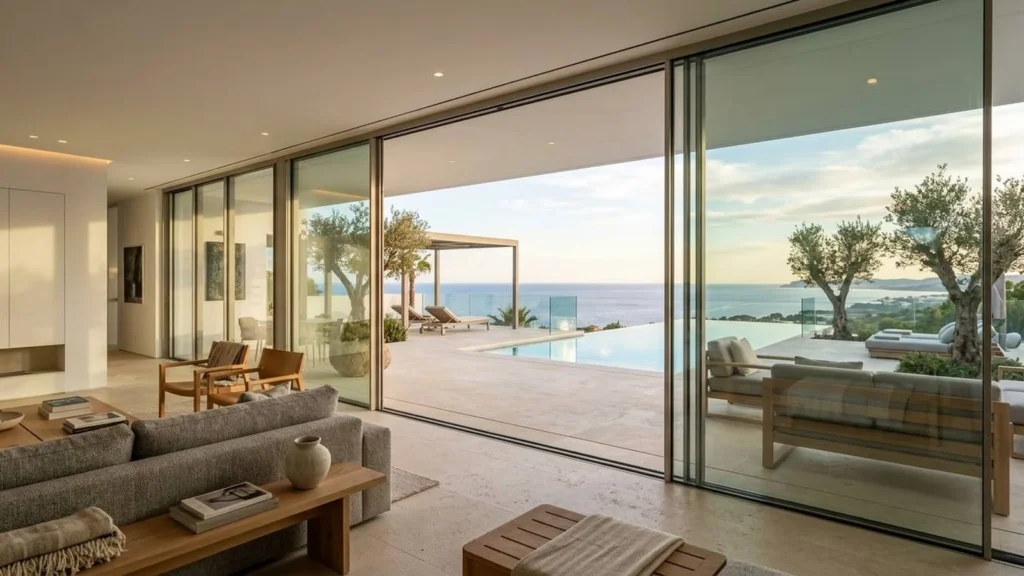

Panorama-Schiebetür: der Rahmen, der verschwindet

Bei Panorama-Schiebetüren wird der umlaufende Rahmen in Boden, abgehängte Decke und seitliche Wände eingelassen. Der Flügel hat praktisch kein sichtbares Profil, und die Stelle, an der zwei Flügel aufeinandertreffen, schrumpft bei den untersuchten Systemen auf einen Querschnitt von 25 bis 37 mm. Deshalb tauchen sie in der Suche auch als „rahmenlose Schiebetüren“ auf, obwohl es die Profile durchaus gibt: Sie sind nur im Baukörper versteckt.

Diese Integration hat eine praktische Folge: Über eine Panorama-Schiebetür wird in der Planungsphase entschieden. Bei den untersuchten Zweischienen-Systemen ist der Rahmen 148 bis 197 mm tief, und ihn in Boden und Decke eines fertigen Hauses einzulassen, erfordert Bauarbeiten.

Die wichtigsten Unterschiede

Die Spannen stammen aus den Datenblättern der acht Systeme der folgenden Tabelle, in der die Einzelheiten je System stehen. Die Gewichte sind die, die jeder Hersteller veröffentlicht; nicht alle geben an, ob sie für manuelle oder motorisierte Bedienung gelten. Die relativen Kosten sind ein allgemeiner Vergleich, kein Preis.

Cortizo, Schüco, Aluprof und Reynaers: die Systeme im Vergleich

Es sind acht Systeme, je Hersteller eine Hebe-Schiebetür und eine Panorama-Schiebetür, mit den Höchstwerten, die jede Marke veröffentlicht. Alle Werte hängen von der Konfiguration ab: Öffnungsart, Glas, Abmessungen und Beschläge. „k. A.“ bedeutet, dass der Hersteller diese Angabe in der geprüften Dokumentation nicht veröffentlicht.

Maße, Gewicht und Ansichtsbreite

Angegebene Leistungswerte

Herstellerangaben (Quellen am Ende des Artikels). Jede Marke gibt den Uw-Wert für ihre eigene Referenzgröße und ihr eigenes Glas an, sodass die Werte nicht direkt miteinander vergleichbar sind. Die Klassen für Schlagregendichtheit und Windlast werden in Prüfungen mit bestimmten Abmessungen ermittelt; bei einem größeren Flügel oder einer anderen Konfiguration können sie abweichen.

So sind die Klassen zu lesen, mit den Entsprechungen, die die Hersteller selbst angeben: Bei der Schlagregendichtheit entspricht 7A einem Prüfdruck von 300 Pa, 8A von 450 Pa, 9A von 600 Pa und E750 von 750 Pa. Beim Widerstand gegen Windlast wird Klasse 2 mit 800 Pa geprüft, Klasse 3 mit 1200 Pa, Klasse 4 mit 1600 Pa und Klasse 5 mit 2000 Pa. Bei der Luftdurchlässigkeit erreichen alle Systeme die Klasse 4, die höchste.

Welches System zu welchem Projekt passt

Es gibt kein System, das für alles das beste ist. Entscheidend sind die Öffnung und die Priorität des Projekts.

• Sanierung einer bestehenden Villa mit breiter Öffnung zur Terrasse. Eine Hebe-Schiebetür (Cortizo 4600 Plus, Schüco ASE 80.HI, Aluprof MB-77HS oder Reynaers ConceptPatio 155 LS) passt besser, weil der Rahmen nicht in die Decke eingelassen werden muss.
• Neubau mit Meerblick und vorgesehener abgehängter Decke. Panorama-Schiebetüren (Cor Vision Plus, Panorama Design, MB-SKYLINE TYPE R, HiFinity) sind sinnvoll, wenn die Planung den Platz für den Rahmen vorsieht.
• Flügel von mehr als 3,5 m Höhe. Cor Vision Plus, MB-SKYLINE TYPE R und HiFinity geben Flügelhöhen von bis zu 4000 mm an.
• Sehr schwere Flügel. Mit Motor liegen die höchsten Gewichte der Tabelle bei MB-SKYLINE TYPE R (1200 kg) und Cor Vision Plus (700 kg). Bei manueller Bedienung bleiben die Systeme, die die Betriebsart unterscheiden, zwischen 400 und 500 kg. HiFinity gibt 750 kg pro Flügel an, ohne zu sagen, ob für manuelle oder motorisierte Bedienung.
• Erste Reihe am Meer bei starkem Wind. Entscheidend sind die geprüfte Windlastklasse und die Berechnung für die tatsächliche Öffnung (dazu weiter unten mehr).
• Zertifizierte Sicherheit. Schüco und Reynaers geben für diese Systeme RC-Klassen an; für Cortizo und Aluprof steht in der geprüften Dokumentation keine.

Was die Costa del Sol von einer großen Schiebetür verlangt

An der Küste sieht sich eine große Glasfläche gleichzeitig vier Bedingungen gegenüber: viel Sonne, ungehindertem Wind vom Meer, Salzluft und einem Terrassenaustritt, der dicht bleiben muss.

Sonne und Überhitzung

Nach den klimatologischen Normalwerten der AEMET, des staatlichen spanischen Wetterdienstes, für den Flughafen Málaga (1981-2010) kommt die Gegend auf 2905 Sonnenstunden im Jahr. Eine Glasfläche von 10 oder 12 m² mit Ausrichtung nach Süden oder Westen ist im Sommer ein direkter Wärmeeintrag.

Die spanische Bauvorschrift Código Técnico de la Edificación (CTE) trägt dem Rechnung. Das DB-HE, der Energiesparteil des CTE, begrenzt den Parameter für den Sonnenschutz bei Neubauten und bei Sanierungen, die mehr als 25 % der Gebäudehülle erneuern, im Juli auf 2,00 kWh/(m²·Monat). In der Praxis zwingt das dazu, drei Mittel zu kombinieren: den g-Wert (Gesamtenergiedurchlassgrad) des Glases, Dachüberstände und Vordächer sowie einen außenliegenden Sonnenschutz.

Wind: Warum die erste Reihe am Meer doppelt zählt

Großformatige Panorama- und Hebe-Schiebetüren sind vor allem große Flächen unter Winddruck. Das DB SE-AE des CTE (der Teil zu Einwirkungen auf Gebäude, also Wind und andere Lasten) berechnet diesen Druck mit einem Expositionsbeiwert, der von der Umgebung abhängt. In 6 m Höhe beträgt er 2,7 am Meeresufer mit mindestens 5 km offenem Wasser in Windrichtung, gegenüber 1,4 in städtischer Umgebung. Eine Villa in erster Reihe kann fast den doppelten Druck abbekommen wie dasselbe Haus zwischen anderen Gebäuden.

Deshalb ist die Windlastklasse aus dem Datenblatt ein Ausgangspunkt, keine Garantie. Richtig ist, die konkrete Öffnung zu berechnen: Höhe, Exposition, Flügelabmessungen und Glasdicke.

Salzluft: Die Oberfläche ist so wichtig wie das Profil

Das Aluminium dieser Systeme hält dem Meeresklima gut stand, wenn die Oberfläche passt. An der Küste sollte man auf einen Beschichter mit dem Zeichen Qualicoat Seaside bestehen oder auf eine Eloxierung hoher Klasse. Cortizo bietet bei diesen Systemen Pulverbeschichtungen mit dem Qualicoat-Siegel und Eloxierungen mit dem Siegel Ewwa Euras an; das Seaside-Zeichen hingegen hängt vom Beschichter ab. Die Einzelheiten stehen in unserem Vergleich von Aluminium und Kunststoff an der Küste.

Bei Schiebetüren kommt ein zusätzlicher Punkt hinzu: die untere Laufschiene und die Laufwagen. In Meeresnähe muss ihre Reinigung zur regelmäßigen Wartung gehören.

Bodengleiche Schwelle und Zugang zur Terrasse

Die bodengleiche Schwelle, ohne Stufe zwischen Wohnzimmer und Terrasse, ist einer der Gründe, warum man sich für Panorama- und Hebe-Schiebetüren entscheidet. Systeme wie HiFinity (Schwelle ab 0 mm) oder die Hebe-Schiebetür ASE 80.HI von Schüco (bodengleiche Schwelle) ermöglichen sie.

Ein durchgehender Boden hält Wasser jedoch nicht von selbst auf. Die angegebene Dichtheit entspricht der Prüfung des Herstellers; auf der Baustelle braucht eine bodengleiche Schwelle eine äußere Entwässerungsrinne, ein korrektes Gefälle des Terrassenbelags und einen dichten Anschluss zwischen Rahmen und Geschossdecke. Die Hebe-Schiebetür 4600 HI von Cortizo sieht eine Entwässerungsrinne mit Edelstahlrost vor.

Das Glas bei großen Flächen

Bei einer großformatigen Schiebetür bestimmt das Glas die Dämmung, den Sonnenschutz, die Sicherheit und vor allem das Gewicht.

Wärmeschutz und Sonnenschutz im selben Glas

Die Uw-Werte der Tabelle werden mit stark dämmenden Gläsern erzielt, oft Dreifachverglasungen mit Low-E-Beschichtungen. Zum Vergleich: Der Código Técnico legt für die Klimazone A, in der die Küste von Málaga liegt, einen Höchstwert von 2,70 W/(m²·K) für das Fenster als Ganzes fest. Alle verglichenen Systeme liegen mit passendem Glas deutlich darunter. Warum diese Zahl auch im Winter wichtig ist, erklärt der Artikel darüber, warum ein Haus an der Küste im Winter kalt ist.

An der Küste ist die Herausforderung meist der Sommer. Laut dem technischen Leitfaden zur Verglasung der IDAE, der spanischen Agentur für Energiediversifizierung und Energieeinsparung, lässt klares Einfachglas rund 83 % der Sonnenenergie durch (g ≈ 0,83) und eine einfache Zweifachverglasung etwa 75 %. Sonnenschutzgläser und selektive Low-E-Gläser senken diesen Wert deutlich und halten dabei die Lichttransmission hoch. Die konkreten Werte jedes Produkts veröffentlicht der Glashersteller.

Sicherheit: Verbundsicherheitsglas dort, wo Anprallgefahr besteht

Das DB SUA des CTE (der Teil zu Nutzungssicherheit und Barrierefreiheit) definiert den Bereich mit Anprallgefahr bei Türen als den Streifen vom Boden bis 1,50 m Höhe, mit einer Breite gleich der Türbreite plus 0,30 m auf jeder Seite. Bei einer raumhohen Schiebetür liegt der Teil der Verglasung zwischen Boden und 1,50 m Höhe innerhalb dieses Bereichs. Dort muss das Glas eine Klassifizierung nach UNE-EN 12600 (spanische Ausgabe der EN 12600, Pendelschlagversuch für Glas) haben, die vom Höhenunterschied auf beiden Seiten abhängt: Je größer der mögliche Absturz, desto strenger die Klasse.

Bei einer Schiebetür wird der Anprall auf der Außenseite nur berücksichtigt, wenn man sich auf der Terrasse oder dem Balkon aufhalten kann, was bei einer Villa der Normalfall ist. Der Einbruchschutz ist ein eigenes Thema mit eigenen Normen, erklärt im Artikel zu den Klassen RC2 und RC3 bei einbruchhemmenden Fenstern.

Das Glasgewicht begrenzt die Größe

Floatglas hat laut dem Bauteilkatalog des CTE (Catálogo de Elementos Constructivos) eine Dichte von 2500 kg/m³. Das heißt, jeder Millimeter Glas wiegt 2,5 kg pro Quadratmeter. Ein Flügel von 10 m² mit einer Dreifachverglasung, die zusammen 20 mm Glas ergibt, wiegt allein durch das Glas rund 500 kg, ohne das Profil.

Diese Rechnung erklärt, warum die tatsächliche Grenze einer Schiebetür selten das Höchstmaß aus dem Katalog ist. Oft ist es das Gewicht: das, was das System zulässt, was Laufwagen und Laufschiene tragen und was sich von Hand bewegen lässt.

Wovon der Preis einer großformatigen Schiebetür abhängt

Der Preis einer solchen Schiebetür lässt sich nicht pro Quadratmeter nennen, ohne das Projekt zu sehen, denn er hängt von mehreren Faktoren ab, die sich gegenseitig vervielfachen:

• Systemtyp. Panorama-Schiebetüren kosten in der Regel mehr als eine Hebe-Schiebetür ähnlicher Abmessungen.
• Abmessungen und Gewicht der Flügel. Ab bestimmten Gewichten braucht das System verstärkte Beschläge oder Motorisierung.
• Glas. Zwei- oder Dreifachverglasung, Verbundsicherheitsglas, Sonnenschutz, Schallschutz. Bei großen Formaten kann das Glas einen sehr großen Teil der Gesamtkosten ausmachen.
• Konfiguration. Zahl der Schienen und Flügel, 90°-Ecken ohne Pfosten, Flügel, die in der Wand verschwinden.
• Oberfläche. Beschichtung mit Seaside-Zeichen, Eloxierung, zweifarbig.
• Motorisierung und Hausautomation.
• Begleitende Bauarbeiten. Aussparungen in der Geschossdecke, Rinnen, Verstärkung des Sturzes, abgehängte Decken.
• Logistik. Zufahrt zum Grundstück, Kran, Vakuumheber, Zahl der Monteure.

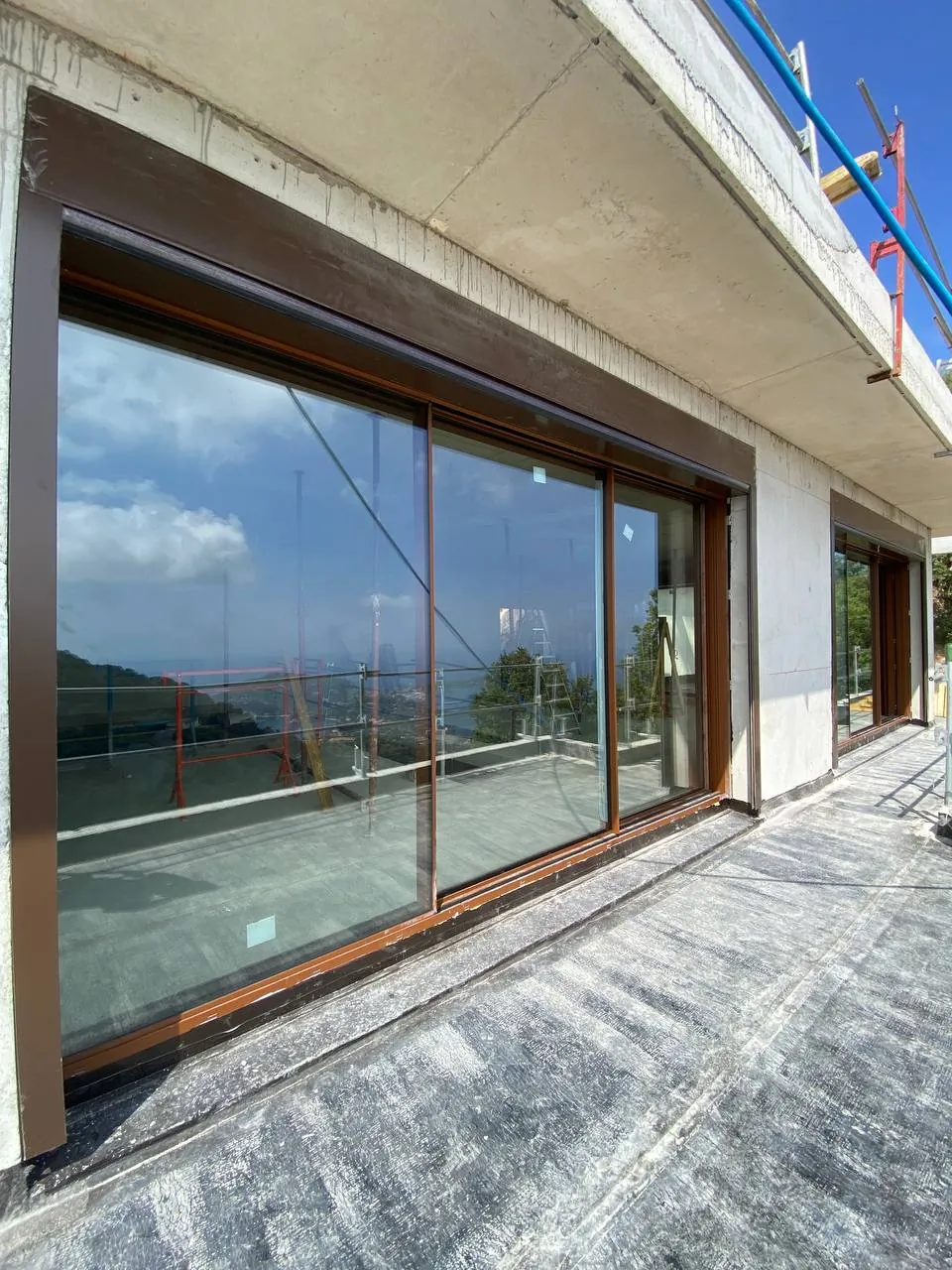

Montage: Hier entscheidet sich das Ergebnis

Eine 600 kg schwere Schiebetür, die schlecht aufgelagert ist, schließt nicht richtig, schleift oder lässt Wasser durch, so gut das System auch sein mag. Bei Türen dieser Art gehört die Montage zur Leistung.

Öffnung und Sturz

Die untere Laufschiene muss auf einem ebenen Untergrund aufliegen, der das konzentrierte Gewicht der Flügel tragen kann. Der Sturz oder die obere Geschossdecke darf sich nicht so weit durchbiegen, dass er den Flügel berührt. Aluprof bietet zum Beispiel für die MB-77HS ein Ausgleichsprofil an, das bis zu 20 mm Durchbiegung der Geschossdecke aufnimmt. Die Angabe zeigt, wie sehr der Hersteller damit rechnet, dass sich das Tragwerk bewegt.

Im Neubau wird das in der Planung gelöst: Aussparungen in der Geschossdecke, Platz in der abgehängten Decke für den Rahmen der Panorama-Schiebetüren und Berechnung des Sturzes mit der realen Last. Bei einer Sanierung muss es vor der Wahl des Systems geprüft werden.

Logistik: Hunderte Kilo Glas bewegen

Eine Glasscheibe von mehreren Hundert Kilo setzt man nicht von Hand ein. Zu planen sind die Zufahrt für Kran oder Vakuumhebe-Team, der Weg von der Straße bis zur Öffnung, die Lagerung auf der Baustelle und die Reihenfolge der Montage. Bei einer Villa mit schmaler oder abschüssiger Zufahrt kann dieser Teil die größte Flügelgröße begrenzen, die sich sinnvoll einbauen lässt.

Komplexe Projekte: So arbeiten wir

Bei Safe Smart Energy arbeitet ein Team mit 22 Jahren Erfahrung in der Verglasung, und wir übernehmen Glaslösungen aller Art, auch komplexe und nicht standardisierte Projekte. Wir arbeiten an der gesamten Costa del Sol und in weiteren Ländern Europas und betreuen Kunden auf Spanisch, Englisch und Russisch. Wir geben 5 Jahre Garantie auf die Montagearbeiten. In unserem Portfolio zeigen wir eine Auswahl unserer veröffentlichten Arbeiten.
