Ventanas acústicas: qué reduce de verdad el ruido en casa

Las ventanas acústicas reducen el ruido gracias a tres cosas: un vidrio de espesores distintos con lámina acústica, un cierre sin fugas y un montaje que no deja huecos en la junta con la pared. Un gas especial en la cámara o una tercera hoja de vidrio pesan mucho menos de lo que suele creerse.

El conjunto rinde como su camino más débil. Con una rendija del 0,1 % de su superficie, unas ventanas acústicas de 40 dB bajan a unos 30 dB, y el centro de información alemán ifz Rosenheim cita pérdidas de unos 10 dB por pequeños huecos en la junta de montaje.

Esta guía reúne lo que dicen los ensayos de laboratorio publicados por fabricantes de vidrio y de sistemas sobre el aislamiento acústico de ventanas. Todas las cifras son valores de laboratorio, con una tolerancia de medida de ±2 dB según Saint-Gobain. Ninguna ventana garantiza el silencio, por bien que esté especificada.

Siete decisiones marcan el resultado de unas ventanas acústicas:

1. Vidrio: dos hojas de espesor distinto y, en una de ellas, lámina acústica.
2. Cámara: entre 6 y 16 mm cambia poco, y el argón no aporta nada.
3. Perfil: que admita ese vidrio y cierre con juntas continuas.
4. Apertura: la que no deja fugas, y nunca con la hoja entreabierta.
5. Montaje: junta rellena y sellada sin interrupciones.
6. Cajón de persiana: tratado como parte de la ventana.
7. Ventilación: aireadores acústicos u otra vía, sin abrir las hojas.

Cómo entra el ruido por una ventana

El ruido atraviesa una ventana por vibración y por fuga: hace vibrar el vidrio y el marco, y se cuela por cualquier rendija de aire, sea entre hoja y marco, entre marco y pared, en el cajón de persiana o en un aireador. El aislamiento del conjunto queda cerca del de su elemento más débil, no del mejor.

Unas ventanas acústicas bien resueltas cierran los cinco caminos de entrada, y cada uno tiene su propio remedio.

Por qué el conjunto rinde menos que su mejor pieza

La energía sonora que cruza cada parte de un cerramiento se suma, y como los decibelios son una escala logarítmica, una zona con poco aislamiento aporta muchísima más energía que una con mucho.

La Guía de aplicación del CTE indica que el conjunto nunca supera en más de 10 dB a su parte más débil. Y con ventanas que ocupan entre el 30 y el 40 % de una fachada, el aislamiento global queda como mucho entre 4 y 5 dB por encima del de la ventana.

Un ejemplo muestra el efecto de una fuga. Para una ventana de 1,8 m² con un Rw de 40 dB, una rendija equivalente al 0,1 % de su superficie (unos 18 cm²) deja el conjunto en 29,6 dB. Con un 1 % de superficie abierta, el aislamiento no puede pasar de 20 dB; con un 10 %, de 10 dB.

Es un cálculo propio y orientativo: fija el orden de magnitud, no predice una ventana concreta. Explica por qué un vidrio excelente en un marco mal cerrado decepciona, y por qué juntas, montaje, cajón y ventilación merecen tanto espacio como el vidrio.

Rw, C y Ctr: cómo leer los datos acústicos

Rw es el índice global de aislamiento al ruido aéreo, en decibelios y medido en laboratorio; C y Ctr corrigen ese valor según el tipo de ruido, y para tráfico y aviación la cifra que más informa es Rw + Ctr. El número sale del método de la norma UNE-EN ISO 717-1 y equivale al valor, a 500 Hz, de una curva de referencia desplazada hasta ajustarse a las mediciones.

Las fichas expresan el dato como Rw (C; Ctr). Un ejemplo real: el vidrio laminado Stadip Silence 44.1 de Saint-Gobain tiene Rw 37 (−1; −3). Frente al tráfico, el aislamiento efectivo es 37 − 3 = 34 dB, que es el índice RA,tr que el fabricante publica para ese vidrio. Frente a voces o televisión sería 37 − 1 = 36 dB.

Qué término corresponde a cada ruido

Pilkington reparte en su documentación técnica las fuentes de ruido entre los dos términos.

La Guía de aplicación del CTE lo resume en menos palabras: C para el ruido rosa y el ferroviario, Ctr para automóviles y aeronaves. Y apunta la razón de fondo: todos los materiales aíslan menos las frecuencias graves (125 y 250 Hz) que las medias y agudas, y el tráfico pesa sobre todo en los graves.

Cuando el Rw ordena mal

Comparar vidrios solo por Rw puede dar un orden equivocado. En la tabla de Pilkington para su vidrio Optiphon, una unidad 6 mm / 16 mm / 8,8 mm marca Rw 41 (−2; −6), es decir, 35 dB frente al tráfico. Otra, con 8 mm en la hoja exterior, sube a Rw 42 (−3; −8) y baja a 34 dB. La segunda gana en Rw y pierde justo donde importa para una calle ruidosa.

Cuántos decibelios se notan

Según Pilkington, 3 dB de diferencia apenas se distinguen, 5 dB se perciben con claridad y 10 dB equivalen a duplicar o reducir a la mitad el ruido percibido. Kömmerling da la misma referencia: 10 dBA menos suenan como la mitad, y 20 dBA menos, como una cuarta parte.

Un punto o dos de diferencia entre dos vidrios de catálogo no deberían decidir una compra, porque caen dentro de la dispersión del propio ensayo. Una mejora de 8 a 10 dB, en cambio, sí cambia la habitación.

El vidrio de las ventanas acústicas

El vidrio es la pieza que más margen da: con espesores distintos y lámina acústica, las ventanas acústicas ganan varios decibelios sobre un doble acristalamiento corriente sin cambiar de perfil. La masa ayuda, pero poco; rinde más repartir bien los espesores y laminar con una lámina de butiral acústica.

Masa y espesor: más grueso ayuda, con límites

En los valores genéricos de Pilkington (los de la norma EN 12758), el vidrio flotado de 4 mm tiene un Rw de 29 dB, el de 8 mm de 32 dB y el de 12 mm de 34 dB. Duplicar la masa, de 4 a 8 mm, suma 3 dB. La masa es el punto de partida, no la solución.

La ley de masa teórica promete 6 dB por cada duplicación, según la Guía del CTE. La propia guía avisa de que solo se cumple entre la frecuencia de resonancia y la frecuencia crítica o de coincidencia, y que en torno a esta última el aislamiento cae. Cerca de esa frecuencia, un vidrio deja pasar más sonido del que le correspondería por su masa.

De ahí un resultado poco intuitivo: un doble acristalamiento 4/12/4 tiene el mismo Rw que un vidrio simple de 4 mm (29 dB) y, frente al tráfico, un punto menos (25 contra 26 dB de Rw + Ctr). Kömmerling lo explica con una frase: la cámara de aire aporta propiedades térmicas, no acústicas.

Espesores distintos: el vidrio asimétrico

Si las dos hojas son iguales, el efecto de coincidencia se produce en la misma banda de frecuencias en las dos. Un curso de formación sobre protección frente al ruido, publicado por el cantón suizo de Lucerna y redactado por un acústico (W. Stalder, 2004), pide por eso espesores distintos en la hoja interior y la exterior para reducir los efectos de coincidencia y resonancia.

Los informes de ensayo de Pilkington IGP muestran el efecto en dobles acristalamientos con argón.

Informes de ensayo de Pilkington IGP, dobles acristalamientos con cámara de argón (fuente 4). La primera fila tiene una cámara de 20 mm; las demás, de 16 mm.

Con la cámara de 16 mm y una hoja de 4 mm, pasar de 6 a 8 mm en la otra sube 3 dB, y con una diferencia grande (4 y 10 mm) se llega a 38 dB. Cuando las hojas se parecen más, 8 y 6 mm, el valor baja un punto respecto a 8 y 4.

El Rw no lo cuenta todo. En los valores genéricos de Pilkington, las combinaciones 10/4 y 10/6 empatan en Rw (35 dB), pero la 10/6 llega a 32 dB de Rw + Ctr y la 10/4 se queda en 30. Para tráfico, esa segunda cifra es la que cuenta.

Lo habitual es colocar la hoja gruesa por fuera, aunque según la fuente suiza acústicamente no es obligatorio. La razón es práctica: la capa bajo emisiva suele ir sobre un vidrio estándar de 4 mm, y resulta más sencillo fabricar el vidrio especial, sin capa, para el lado exterior.

Vidrio laminado con lámina acústica

Un vidrio laminado une dos o más hojas con una lámina de butiral de polivinilo (PVB). Si el PVB es acústico, amortigua la vibración en la zona de coincidencia donde el vidrio flotado pierde aislamiento. Saint-Gobain afirma que su lámina acústica casi elimina esa pérdida en torno a la frecuencia crítica.

Los datos de Saint-Gobain para vidrio simple lo ilustran con tres vidrios de espesor muy parecido.

Saint-Gobain Glass, ficha de Stadip Silence (abril de 2023; fuente 5). La denominación 44.1 indica dos hojas de 4 mm unidas por una lámina de 0,38 mm.

El fabricante cifra la ganancia de la lámina acústica en torno a 2 dB sobre el laminado de igual composición y en torno a 3 dB sobre el monolítico del mismo espesor. Con 8,38 mm, el Stadip Silence 44.1 alcanza el mismo Rw de 37 dB que un vidrio monolítico de 15 mm.

En doble acristalamiento sucede lo mismo. Según la ficha de Saint-Gobain, el Climalit Plus 6/12/8 marca Rw 35; el 6/12/44.2 con laminado estándar, 37; y el mismo 6/12/44.2 con lámina acústica, 39. Pilkington da cifras parecidas para su Optiphon: 36 dB con 6,8 mm y 37 dB con 8,8 mm en vidrio simple, frente a 32 y 33 dB que da su tabla de valores genéricos para laminados de 6 y 8 mm con PVB corriente.

Los laminados de seguridad con PVB corriente, los de impacto o antirrobo, suman solo en torno a 1 dB sobre el flotado equivalente según esos mismos valores genéricos. La mejora que se busca en unas ventanas acústicas llega con la lámina acústica.

Cámara y gas: qué cuenta y qué no

Pilkington señala que, en unidades de vidrio aislante, la diferencia de aislamiento entre cámaras de 6 y 16 mm es pequeña, y que sus datos valen igual para cámara de aire o de argón. Son dos decisiones menos de las que preocuparse.

Las tablas del fabricante lo confirman: en la unidad con Optiphon de 8,8 mm y hoja exterior de 10 mm, ampliar la cámara de 16 a 20 mm sube el Rw de 44 a 46 dB. En los informes de IGP, 8-16-4 y 8-20-4 dan 37 dB los dos, y 4-16-10 y 4-20-10 dan 38 y 39.

Ampliar la cámara de 16 a 20 mm rinde, por tanto, entre 0 y 2 dB. No es mucho, pero es de las pocas mejoras que ofrece la cámara cuando el perfil admite el espesor.

Los gases pesados, como el kriptón, suman entre 0 y 3 dB según el caso en los informes de IGP y en la práctica casi no se usan. El argón, que es lo habitual, no influye en la acústica.

Doble o triple acristalamiento

Un triple acristalamiento aísla mejor del frío; para el ruido, solo gana si sus hojas están pensadas para ello. Los informes de ensayo de Pilkington IGP para triples y dobles permiten compararlos.

Informes de ensayo de Pilkington IGP (fuentes 3 y 4). Son series de ensayo distintas, así que la comparación es orientativa.

Un triple simétrico de tres hojas de 4 mm (32 dB) queda por debajo de un doble de 8 y 4 mm (37 dB) y de uno de 4 y 10 mm (38 dB). El triple pasa por delante cuando sus hojas tienen espesores distintos, como en las filas de 36 y 37 dB, o cuando se lamina con lámina acústica, como en las de 40 y 42 dB.

En la tabla de Pilkington para el Optiphon, un doble con hoja exterior de 10 mm, cámara de 16 mm y 8,8 mm de Optiphon marca 44 dB, y la propia marca indica que el Optiphon también puede usarse para mejorar un triple. Si se elige triple acristalamiento por razones térmicas, como explicamos en el artículo sobre warum ein Haus an der Küste im Winter kalt ist, el vidrio acústico se diseña después, hoja por hoja, sin dar por hecho que la tercera hoja ayude.

Acústica, aislamiento térmico y seguridad en el mismo vidrio

Las tres prestaciones caben en una sola unidad. Pilkington indica que el Optiphon admite una capa bajo emisiva en la cara 3 de la unidad, una de control solar en la cara 2 y una autolimpiable en la cara 1. Todos sus productos Optiphon alcanzan la clase de impacto 1(B)1 de la norma EN 12600, y existen versiones para las clases de la EN 356.

Saint-Gobain declara que el Stadip Silence tiene la misma resistencia mecánica y las mismas prestaciones de seguridad que un Stadip o un Stadip Protect de idéntica composición, con la mejora acústica añadida. Y recuerda un detalle de obra: hay que vigilar la estanqueidad del sellado del vidrio al marco y su drenaje.

La clase antirrobo RC, en cambio, se otorga a la ventana completa, con su perfil, herraje y vidrio, no al vidrio por separado. El detalle está en el artículo sobre Klassen RC2 und RC3 bei einbruchhemmenden Fenstern.

Perfil, juntas y tipo de apertura

El perfil no decide por sí solo el aislamiento de unas ventanas acústicas: lo que cuenta es que admita un vidrio grueso y que el cierre sea hermético. Kömmerling lo formula así: el aislamiento acústico depende no solo del perfil, sino también del espesor y el tipo de acristalamiento y de la permeabilidad al aire de la ventana.

Capacidad de vidrio y Rw declarado por los fabricantes

El vidrio de unas ventanas acústicas es grueso. Una unidad Optiphon 6 mm / 16 mm / 8,8 mm suma 30,8 mm; una de 10 / 16 / 8,8, 34,8 mm; y la de 10,8 / 24 / 16,8, 51,6 mm. Ese vidrio solo cabe en un perfil que admita ese espesor, y además pesa: el vidrio flotado tiene una densidad de 2500 kg/m³ según el Catálogo de Elementos Constructivos del CTE, de modo que cada milímetro pesa 2,5 kg por metro cuadrado.

La tabla reúne los valores máximos de Rw que publican dos fabricantes de sistemas, junto con el espesor máximo de vidrio de cada uno.

Fichas técnicas de Cortizo y páginas técnicas de Reynaers (fuentes 10 y 11). Son valores máximos de laboratorio, con un vidrio y un tamaño concretos que el fabricante no siempre detalla.

Aluprof indica en su documentación que el sistema MB-86 admite vidrios de hasta 67,5 mm, incluidos los acústicos y los de seguridad, pero no publica valores de Rw. Tampoco figuran en la ficha de Cortizo de la elevable 4600 Plus RPT.

La tabla permite tres lecturas. Los máximos publicados para ventanas van de 42 a 46 dB. La capacidad de vidrio no predice el resultado: el ConceptSystem 59Pa llega a 44 dB con 35 mm y el ConceptSystem 77 se queda en 42 con 63 mm. Y Reynaers advierte en sus fichas de que las prestaciones dependen del tamaño, de las combinaciones de perfil, de los herrajes y del relleno. Un Rw publicado es el techo de un ensayo, no una promesa para una ventana concreta.

Juntas, herrajes y presión de cierre

El aire que se cuela entre hoja y marco lleva el sonido consigo, y el aislamiento depende de ese cierre. El curso suizo ya citado enumera lo que conviene: ventanas con juntas de falce, porque sin ellas el aislamiento es insuficiente; dos juntas de goma perimetrales en lugar de una, que en general es mejor; y una buena presión de cierre en los herrajes.

La misma fuente añade dos observaciones útiles. Retocar solo los herrajes y las juntas de una ventana vieja rara vez basta para alcanzar los valores buscados. Y con revisiones periódicas, sustitución de las juntas dañadas y reajuste de las hojas, una ventana conserva su aislamiento con el tiempo. Un técnico con oído entrenado puede incluso detectar fugas comparando el sonido con la hoja abierta y cerrada, con el oído cerca del cierre, aunque solo obtiene una estimación aproximada.

Practicables, oscilobatientes y correderas

Para unas ventanas acústicas, Kömmerling recomienda, siempre que sea posible, sistemas practicables u oscilobatientes frente a la corredera tradicional, con una mejora que puede llegar a 10 dB. Entre los dos primeros, el curso suizo sitúa los batientes por encima de los oscilobatientes desde el punto de vista acústico. Y en cualquiera de los dos, la hoja en posición oscilante o entreabierta deja de aislar: con una abertura equivalente al 10 % de la superficie, el límite teórico es de 10 dB.

En ventanas acústicas de gran formato, las elevables y minimalistas modernas de Cortizo y Reynaers publican en la tabla anterior entre 42 y 46 dB, la misma banda que las ventanas de esos fabricantes, y a diferencia de la corredera tradicional. Aun así, hay que mirar el sistema concreto y su protocolo de ensayo. Aluprof menciona para su elevable MB-77HS que la forma de las juntas y el herraje aseguran alta estanqueidad al aire y al agua, aunque no da un valor acústico.

Entre elevable y minimalista, el criterio acústico se suma a los habituales: tamaño de hoja, integración en obra, umbral y coste, que desarrollamos en el artículo sobre correderas minimalistas y elevables de gran formato. La comparación entre materiales de perfil está en aluminio o PVC en la costa.

Montaje: donde se gana o se pierde el vidrio acústico

En unas ventanas acústicas, una junta de montaje que aísla solo lo que aísla la ventana resta entre 4 y 6 dB al conjunto, y un hueco pequeño o una rendija de pelo en la unión, del orden de 10 dB. Son las cifras que da el ifz Rosenheim, que reúne trabajos del instituto ift.

El mismo documento propone una regla para evitarlo: el aislamiento de la junta (Rst,w) debe superar al Rw de la ventana en al menos 10 dB, mejor 15. Con ese margen, la ventana no pierde más de 1 dB por culpa de la junta. Para ventanas de Rw entre 40 y 50 dB, el ift Rosenheim ha medido juntas de más de 60 dB, aunque exigen una ejecución muy cuidada.

Qué hace falta en la junta

La guía de instalación de ASEFAVE, la asociación española de fabricantes de fachadas ligeras y ventanas, dice que cualquier filtración de aire afecta al aislamiento acústico. Los materiales de relleno deben tener un aislamiento acústico lo más alto posible y mantener su estructura celular durante los ciclos de dilatación y contracción. La espuma de poliuretano y las cintas autoexpansivas deben igualar o mejorar la atenuación de la propia ventana.

El ifz Rosenheim divide la junta en tres niveles. El interior separa el clima de la casa del exterior; el intermedio es la zona funcional de aislamiento térmico y acústico; el exterior protege de la lluvia. Una junta de 10 a 20 mm llena de espuma da valores de laboratorio sorprendentemente altos, por encima de 50 dB, pero el instituto rechaza trasladarlos sin corrección a la obra: hacen falta los sellados de los niveles interior y exterior. En esquinas y rincones, el aislamiento de la junta baja en torno a 3 dB por efectos de difracción y resonancia.

El detalle que más se olvida: el cajón

Si la ventana lleva cajón de persiana, el sellado entre ventana y cajón y entre ventana y obra debe ser continuo. La guía de ASEFAVE advierte de que cualquier discontinuidad en ese sellado puede traducirse en falta de aislamiento acústico. Y en reformas con un cajón preexistente, el cajón compacto nuevo no debe quedar dentro del viejo, porque este puede actuar como caja de resonancia y amplificar el ruido de las pequeñas infiltraciones de aire.

Qué pedir a quien instala, y cómo encaja el montaje en el orden de una obra, está en las 20 preguntas antes de contratar.

Puntos débiles: cajón de persiana y ventilación

Los dos puntos débiles más habituales en una vivienda con ventanas acústicas son el cajón de persiana y la ventilación con las hojas cerradas, porque en los dos casos hay un elemento ligero o una abertura que conecta directamente con el exterior. Si no se tratan, limitan lo que se ha invertido en el vidrio.

Cajón de persiana

El curso suizo ya citado afirma que los cajones de persiana suelen actuar como puntos débiles acústicos, que hay que identificarlos como tales y que conviene tratarlos en una rehabilitación. Los fabricantes ofrecen cajones específicos: la ficha del cajón Cortizo Isolation de PVC declara hasta Rw 44 dB, medido con un cajón de 200 × 230 mm y 1230 mm de longitud.

El cajón como punto débil térmico se trata en el artículo sobre warum ein Haus an der Küste im Winter kalt ist; aquí interesa lo acústico: elegir un cajón con Rw declarado, sellarlo a la ventana y a la obra sin discontinuidades y no meter un cajón nuevo dentro del viejo.

Aireadores y ventilación

Con ventanas acústicas que cierran bien, el aire fresco tiene que llegar por otro lado. Una solución son los aireadores de marco, que llevan atenuación acústica propia. Siegenia publica para su gama de ventiladores de ventana valores de hasta 41 dB (AEROMAT midi), hasta 47 dB (AEROMAT 80), hasta 49 dB (AEROMAT 100) y hasta 51 dB (AEROMAT 150), expresados como Dn,e,w.

Cada aireador declara su propio índice, el Dn,e,w, que no se compara directamente con el Rw de la ventana, de modo que no se resta sin más. Un cálculo orientativo muestra el efecto: una ventana de 1,8 m² y Rw 40 dB con un aireador de Dn,e,w 40 dB queda en unos 32 dB; con uno de 50 dB, en unos 38 dB.

Un aireador mediocre puede restar tanto como una fuga. Por eso, en una zona ruidosa, el aireador se especifica con su Dn,e,w igual que el vidrio con su Rw + Ctr. Y con ventilación mecánica o climatización, las hojas pueden permanecer siempre cerradas.

Expectativas realistas: del laboratorio a la habitación

El Rw de una ficha es el resultado de un ensayo de laboratorio con una ventana concreta; en la habitación suele quedar por debajo, y el margen depende del montaje, de las fugas y del resto de la fachada. Cuatro cosas lo separan de la realidad:

• El ensayo mismo. Saint-Gobain da una tolerancia de medida de ±2 dB para sus valores, y Reynaers avisa de que sus prestaciones dependen del tamaño, de las combinaciones de perfil, de los herrajes y del relleno. Cambiar las dimensiones o el vidrio ya no es la ventana ensayada.
• La junta con la obra. Según el ifz Rosenheim, una junta que solo iguale el Rw de la ventana reduce el conjunto entre 4 y 6 dB, y los defectos pequeños, más. Además, los valores de laboratorio de la junta no se trasladan sin corrección a una obra real.
• La sala. La guía de ASEFAVE indica que las mediciones en obra se hacen conforme a la norma UNE-EN ISO 16283-3, con los aireadores cerrados. Expresan la diferencia entre el nivel exterior y el interior corregida por el tiempo de reverberación de la sala receptora. No es lo mismo que el Rw: es otra magnitud, con otra corrección. Y las deben realizar técnicos especializados.
• El resto de la fachada. Con ventanas que ocupan entre el 30 y el 40 % de la fachada, el conjunto queda como mucho entre 4 y 5 dB por encima de la ventana, según la Guía del CTE. Cambiar solo las ventanas acústicas tiene un techo que fijan los demás elementos.

Cuándo cambiar las ventanas no resuelve el problema

Unas ventanas acústicas no curan el ruido que no pasa por ellas. Si el sonido llega a través de una cubierta ligera, de muros de poca masa o de la propia estructura (maquinaria, vibraciones, ruido de impacto), reforzar el vidrio apenas toca el camino que importa. Y si el cajón, los aireadores o la junta ya limitan el resultado, cambiar el vidrio sin tocarlos es mejorar el eslabón equivocado.

Antes de decidir, conviene averiguar por dónde entra el ruido: escuchar con las hojas cerradas, localizar fugas en juntas y cajón y, si se quiere un dato objetivo, encargar una medición en obra a un técnico acústico. Lo razonable es hablar de decibelios, con su fuente, y de reducciones apreciables. Prometer silencio no lo es.

Cómo elegir ventanas acústicas según el tipo de ruido

Para elegir ventanas acústicas, primero hay que identificar el ruido (tráfico, aviones, voces o música), después mirar el valor que le corresponde (Rw + C o Rw + Ctr) y, por último, comprobar que la ventana entera, no solo el vidrio, está ensayada con esa configuración. El orden importa porque cada ruido pone el acento en un sitio distinto.

Un algoritmo en seis pasos

1. Identificar el ruido. Qué fuente es, a qué horas y desde qué lado. Define el término de corrección.
2. Elegir el valor de referencia. Rw + Ctr para tráfico urbano, aviones de hélice, reactores lejanos y música con graves; Rw + C para voces y televisión. Si el origen es variable, Rw + Ctr es el dato más prudente: en las tablas de Pilkington, Saint-Gobain y Reynaers, Ctr es siempre más negativo que C.
3. Fijar una mejora que se note. Según Pilkington, 3 dB apenas se distinguen y 5 dB se perciben con claridad; 10 dB equivalen a reducir el ruido a la mitad. Una mejora menor de 3 dB sobre la ventana actual apenas se notará.
4. Elegir el vidrio de las ventanas acústicas. Dos hojas de espesor distinto y lámina acústica en al menos una. Pedir el informe de ensayo con Rw (C; Ctr), no solo el Rw.
5. Comprobar el sistema. Que admita el espesor total del vidrio, que haya sido ensayado con esa configuración y que cierre con juntas continuas. Si es posible, practicable en vez de corredera tradicional.
6. Cerrar los puntos débiles de las ventanas acústicas. Cajón de persiana con Rw declarado y bien sellado, aireadores acústicos con su Dn,e,w y una junta de montaje con relleno continuo y sellados interior y exterior.

Qué priorizar según el ruido

Una escala para situarse

La documentación de Pilkington ordena configuraciones de menos a más aislamiento y permite ver cuánto se gana frente al tráfico con cada salto. Las tres primeras filas son valores genéricos de la norma EN 12758; las demás son medidas del vidrio Optiphon, de modo que la comparación entre unas y otras es orientativa.

Pilkington, documentación técnica del Optiphon (enero de 2020; fuente 1). El espesor total es la suma de hojas y cámara; en los laminados incluye la lámina.

De la primera a la quinta fila hay 13 dB frente al tráfico: según el baremo anterior, más que reducir el ruido a la mitad. Pero cada fila pide más espesor de perfil y más peso, y la última (51,6 mm) solo cabe en sistemas que admitan más de 50 mm de vidrio. Elegir ventanas acústicas es, en buena medida, equilibrar tres cosas: decibelios, espesor y peso.

Ventanas acústicas en la Costa del Sol: qué fuente, qué solución

En la Costa del Sol suelen coincidir cuatro fuentes de ruido exterior (autovías, aviación, ocio nocturno y obras), y cada una cambia el valor que hay que mirar y los puntos débiles que hay que cerrar. El resto del artículo vale para cualquier lugar; aquí se aplica a una costa con vías rápidas paralelas al mar, un aeropuerto internacional y mucha vida en la calle.

Autovías

La A-7 y la AP-7 recorren el litoral malagueño. Pilkington clasifica el tráfico urbano con Ctr y el de autopista a más de 50 mph (unos 80 km/h) con C, de modo que una vía rápida y una calle de la urbanización no se leen igual. Si una vivienda recibe los dos, las ventanas acústicas deben compararse en Rw + C y en Rw + Ctr, quedándose con el menor.

Aviación

El aeropuerto de Málaga-Costa del Sol usa de forma predominante la configuración Sur, según el plan de acción contra el ruido que publican el Ministerio de Transportes y Aena con datos de 2022. En esa configuración los despegues salen hacia el mar y los aterrizajes sobrevuelan distintos núcleos poblados, según la cabecera en uso.

El ruido de los aviones es intermitente y, según Pilkington, depende de la distancia: Ctr para hélices y reactores lejanos, C para reactores cercanos. Para ventanas acústicas frente a aviones, lo prudente es pedir los dos valores del vidrio y mantener cerradas las hojas cuando haya vuelos.

Ocio nocturno

El ocio nocturno trae sobre todo música, y Pilkington sitúa la música con graves y de discoteca del lado de Ctr. Los graves son los más difíciles de frenar, porque todos los materiales aíslan peor las frecuencias bajas, según la Guía del CTE. En unas ventanas acústicas frente a la música cuentan la masa del vidrio, la asimetría, la lámina acústica y, sobre todo, que las hojas permanezcan cerradas y no haya fugas.

Obras

El ruido de obra cambia con la maquinaria, y a menudo no se sabe cuál dominará. En esos casos, Rw + Ctr es el dato más prudente. No hay una solución especial para obras: sirven las mismas decisiones de vidrio, cierre, junta, cajón y aireadores.

Ventanas abiertas en verano

En verano, con la ventana abierta, ningún vidrio acústico funciona: con una abertura equivalente al 10 % de la superficie, el aislamiento teórico máximo es de 10 dB. Si se quiere dormir con las hojas cerradas, hay que prever desde el principio climatización, ventilación mecánica o aireadores acústicos.

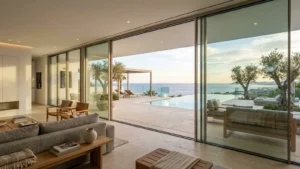

Para villas con grandes correderas a pie de terraza, la elección de sistema, el umbral y el montaje se desarrollan en el artículo sobre correderas minimalistas y elevables.
